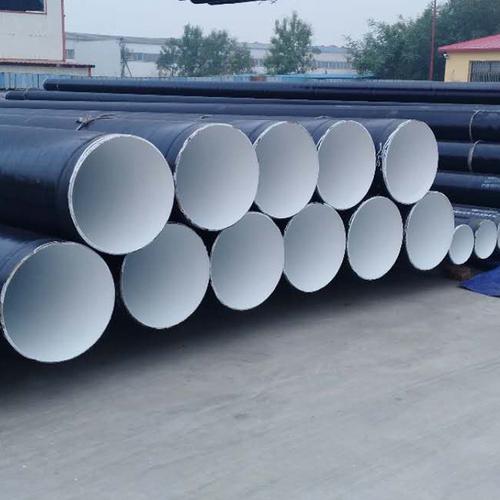

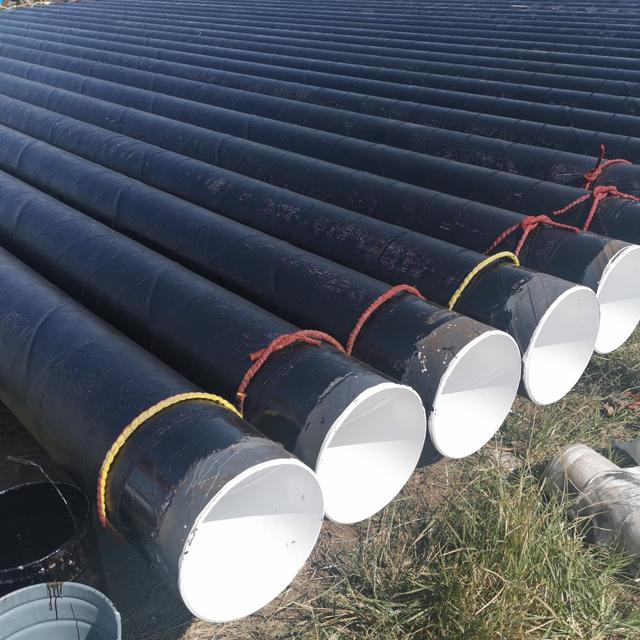

环氧煤沥青防腐钢管是一种广泛应用于埋地或水下钢质管道防腐的复合管材，其核心优势在于通过环氧煤沥青涂层实现优异的防腐性能，同时具备施工便捷、成本可控等特点。以下从结构组成、防腐机理、性能特点、施工工艺、应用领域及注意事项六个方面展开说明：
一、结构组成
基材：采用无缝钢管、螺旋钢管或直缝钢管作为主体结构，提供管道的力学支撑。
防腐层：由环氧煤沥青涂料构成，分为底漆和面漆。底漆主要增强涂层与钢管的附着力，面漆提供耐化学腐蚀和机械保护。

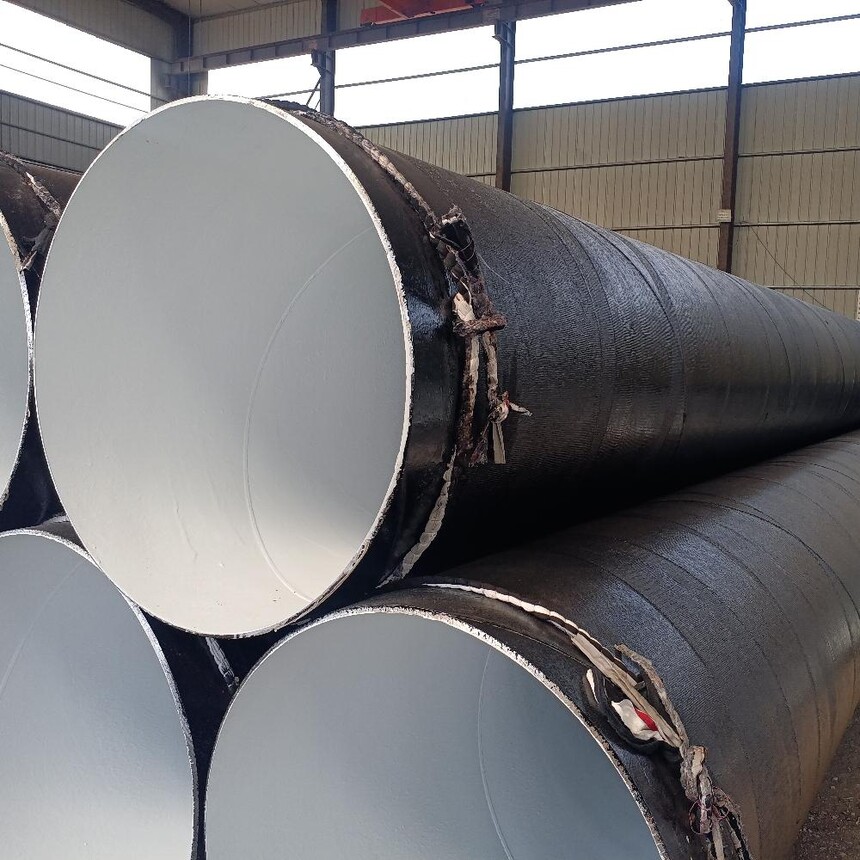

增强层（可选）：在涂层中嵌入玻璃纤维布，形成“三布四油”“两布三油”等复合结构，显著提升防腐层的抗冲击性和耐磨性。
二、防腐机理
化学惰性：环氧煤沥青涂层中的环氧树脂与煤沥青形成致密的网状结构，有效阻隔水、氧气、氯离子等腐蚀介质的渗透。
电化学防护：涂层与钢管形成稳定的钝化膜，抑制电化学腐蚀反应的发生。
物理屏障：涂层厚度通常在0.3~0.5mm以上，结合玻璃纤维布的增强作用，可抵御土壤应力、机械损伤等外部作用。
三、性能特点
防腐性强：耐酸、碱、盐、海水及土壤微生物腐蚀，适用于pH值4~10的介质环境。
附着力优异：涂层与钢管的粘结强度高，不易剥落，适应管道的热胀冷缩。
耐水性好：吸水率低，长期浸泡于水中仍能保持防腐性能。
机械性能佳：涂层硬度高、耐磨性强，可承受一定的外力冲击。
施工灵活：支持常温固化，可采用刷涂、滚涂或喷涂方式，适用于现场或工厂预制。
经济性高：相较于3PE防腐、不锈钢等材料，成本更低，性价比突出。
四、施工工艺
表面处理：钢管表面需经喷砂除锈至Sa2.5级，去除油污、氧化皮等杂质。
底漆涂装：均匀涂刷环氧煤沥青底漆，厚度控制在30~50μm，避免漏涂。
面漆涂装：待底漆表干后，涂刷面漆并缠绕玻璃纤维布（如需），重复操作至设计厚度。
固化养护：涂层在常温下自然固化24小时以上，期间避免水汽侵入。
质量检测：通过电火花检漏仪检测涂层完整性，确保无针孔、气泡等缺陷。
